Модернизация пластин крепления PLA 100

Уважаемые Дамы и Господа!

Группа компаний «АЛЮТЕХ» информирует о выводе на рынок модернизированных пластин крепления PLA100 (Рисунки 1,2) для крепления пружинно-инерционных механизмов1, в комплекте со шплинтом к боковым крышкам SF45/137…205u-B, SF230, SF250a и SF300a без засверловки.

В связи с увеличением спроса на новые крышки SF45/137….205u-B, а также для удобства крепления пружинно-инерционных механизмов принято решение о модернизации пластины крепления PLA100. Для монтажа текущего крепления ПИМ на крышки с бобышками необходимо было рассверливать монтажные отверстия до диаметра 8,6-9 мм, модернизация пластин крепления PLA100 полностью исключила необходимость рассверливания монтажных отверстий и упростила монтаж.

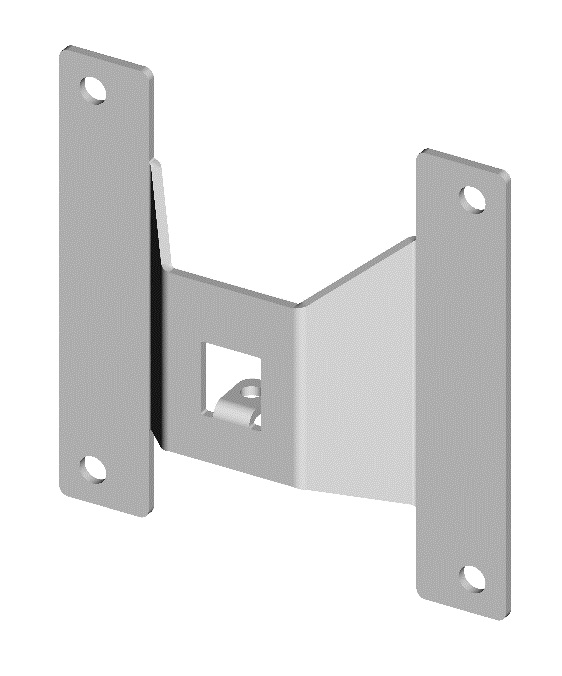

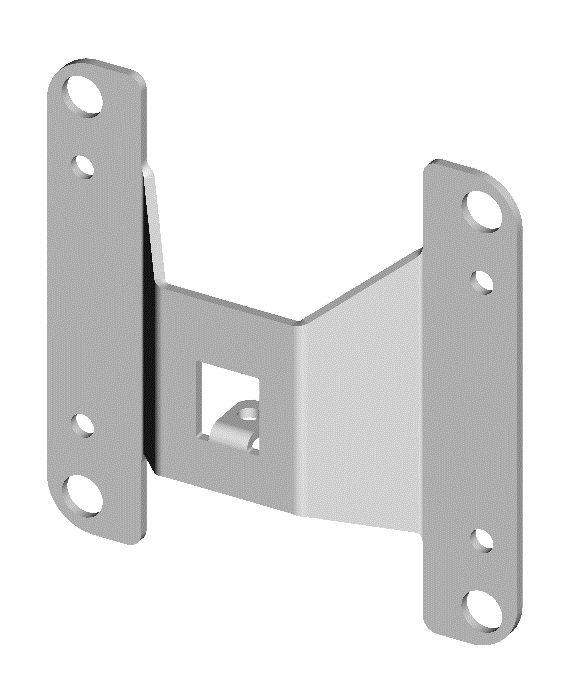

пластина старого образца	модернизированная пластина

Помимо отверстий для крепления без засверловки, по пожеланиям клиентов были изменены крепежные отверстия (диаметром 4,9-5мм) под наиболее распространенные вытяжные заклепки 4,8х10 по ГОСТ15973, DIN 7337.

Обновленная пластина крепления фиксируется на боковые крышки SF45/137…205u-B, SF230, SF250a и SF300a отдельно поставляемым крепежом без засверловки. Вместе с тем были сохранены все технологические отверстия для крепления на боковые крышки без бобышек серии SF45, SF45u, SF20, SF-R, SF-QR – фиксируется с помощью вытяжных заклепок.

Для удобства клиентов артикул пластины крепления оставлен без изменений.

Преимущества использования новых пластин креплений:

• Быстрый монтаж. Благодаря расширенным монтажным отверстиям стало возможным осуществлять упрощенный монтаж на боковые крышки с бобышками без засверловки;
• Надежность. Изготовлены из оцинкованной стали, что обеспечивает дополнительную надежность;
• Полная совместимость. Данная пластина сопрягается со всем ассортиментом боковых крышек.
