Фундамент для откатных ворот

При оформлении фасада своего земельного участка важно учитывать наличие ворот, а сегодня наиболее популярным решением являются откатные ворота. Они удобны в эксплуатации, надежны и современно выглядят, подходя даже для небольших участков. Многие решают сэкономить и самостоятельно выполняют работы по фундаменту для ворот, однако необходимо помнить, что устройство фундамента для откатных ворот не менее важно, чем для дома. Качество проведенной работы, используемый материал и соблюдение технологии зависят от срока эксплуатации и прочности сооружения, так как ворота поддаются не только эксплуатационным нагрузкам, но и постоянному влиянию внешней среды. Поэтому необходимо рассмотреть ключевые этапы подготовки фундамента для откатных ворот

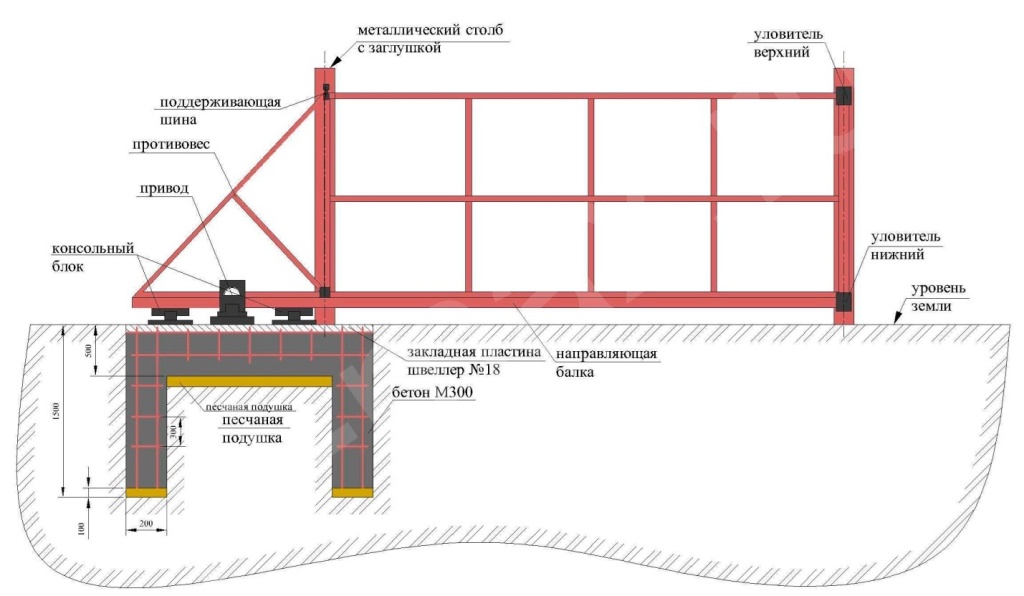

Откатные ворота оказывают серьезную нагрузку на фундамент из-за своего строения. Проблемой является проседание полотна, возникающее в положении, когда полотно закрыто не до конца. Максимальная нагрузка на основание возникает, когда полотно закрыто не до конца и не попадает в уловитель. Когда ворота закрываются окончательно, нагрузка снижается и распределяется равномерно

Стоит учитывать и временные нагрузки на фундамент. Надежный фундамент для ворот позволит избежать перекоса и искривления всего конструктива, а также касания нижней части полотна ворот земли и выхода их из строя.

При установке откатных ворот необходимо уделить должное внимание подготовке фундамента, чтобы обеспечить долговечность и надежность всей конструкции.

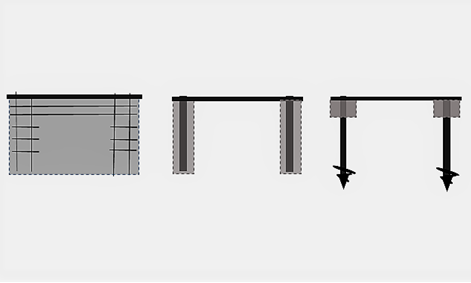

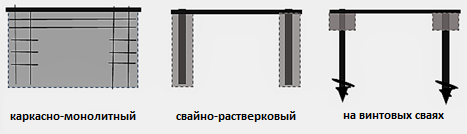

Фундамент под откатные ворота бывает:

· каркасно-монолитное;

· свайно-ростверковый;

· на винтовых сваях.

При установке откатных ворот необходимо учитывать особенности грунта, окружающей среды и условий эксплуатации.

Перед началом монтажа фундамента важно установить столбы, которые будут служить опорами для ворот. Как правило, для этого используются различные материалы, начиная от дубового бруса и заканчивая стальной трубой. Столбы необходимо устанавливать на глубину, достаточную для избежания проблем с промерзанием почвы. Если столбы изготавливаются из кирпича, то требуется использовать закладные конструкции, которые впоследствии вставляются в кладку или отделку.

После установки столбов следует закрепить их в земле, используя бетонирование. Данный процесс является не менее важным, чем установка самого фундамента, поскольку хорошо закрепленные столбы обеспечивают надежную поддержку ворот и гарантируют их долговечность и безопасность.

Каркасно-монолитный фундамент

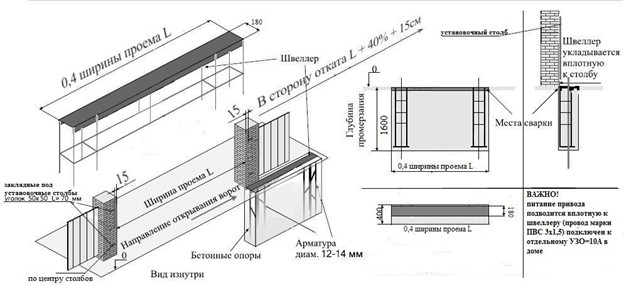

При небольших движениях почвы рекомендуется использовать каркасно-монолитное бетонное основание. Эта прочная конструкция в форме буквы "П" должна быть установлена с одной стороны проема. Каркас состоит из металлической арматуры, которая распределяет напряжение в бетонном фундаменте и обеспечивает его износостойкость. Для самодельного фундамента рекомендуется использовать арматуру диаметром от 1,6 до 2 см, которую соединяют сверху швеллером сваркой.

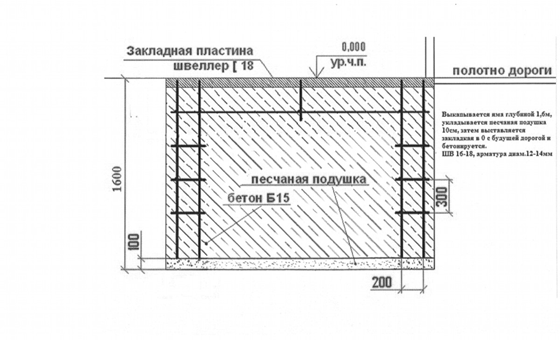

Перед установкой каркаса необходимо выкопать траншею нужных размеров. Длина траншеи должна быть равна половине ширины проезда, ширина - от 0,5 до 0,6 м, а глубина - около 1,6 м (при средних показателях низких температур). Дно котлована следует хорошо утрамбовать песком.

Арматурный каркас должен быть немного меньше по размеру, чем траншея, чтобы его можно было легко поместить внутрь. Готовую конструкцию необходимо поместить внутрь котлована арматурой вниз и закрепить таким образом, чтобы швеллер максимально касался опорного столба. Швеллер следует выровнять горизонтально относительно ворот.

Свайное основание:

Данный фундамент для ворот можно установить даже на болотистых или пучинистых грунтах, а также при повышенных показателях грунтовых вод. Свайные основания очень надежны, но их установка занимает больше времени, чем другие типы фундаментов.

В таком случае наилучшим выбором будет свайный фундамент: свайно-ростверковый или винтовой.

· Свайно-ростверковый фундамент состоит из монолитных столбов, соединенных швеллером. На него устанавливают основание под ролики. Расстояние между опорами рассчитывается специальной формулой. Под эти опоры делают углубления глубиной до 1,60-1,80 м, которые связывают между собой небольшим рвом в глубину 0,70 м, в который помещается закладная деталь.

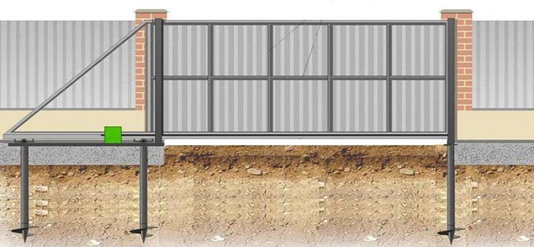

· Вариант экономичного винтового фундамента является привлекательным выбором, поскольку его монтаж занимает гораздо меньше времени. Сваи, изготовленные из оцинкованного металла или бетонированные, имеют длительный срок эксплуатации. Внутрь свай наливается бетон, а затем они устанавливаются в землю. Этот тип работ относительно новый и позволяет установить ворота в тот же день, что и установка фундамента. Тем не менее, долговременные характеристики такого решения пока неизвестны, поэтому нельзя гарантировать его износостойкость на долгое время.

Закладная

Для создания закладного элемента можно использовать швеллер и арматуру, соединив все части в соответствии со схемой. Швеллер изготавливается из металла, который обладает высокой устойчивостью к коррозии и низким температурам.

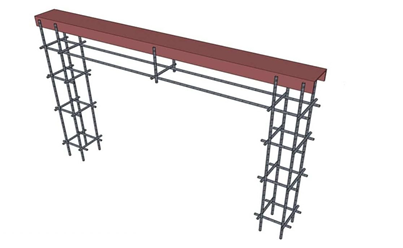

Конечная конструкция закладного элемента имеет форму буквы "П" и состоит всего из трех конструктивных элементов, выполненных из арматуры. Диаметр элемента может быть от 12 до 18 мм, при этом в одном сечении находятся четыре рабочих прутка. Рекомендуется выбирать средний размер - прутки диаметром 14 мм. Швеллер может иметь диаметр от 12 до 20 мм.

Разметка местности

Прежде всего, следует определить место, где будут установлены ворота. Важно учитывать, что створка будет двигаться внутри территории, поэтому необходимо избавиться от препятствий, таких как растения. Затем нужно подобрать высоту бетонного фундамента в зависимости от уровня покрытия на проезде, будь то асфальт, плитка или другое покрытие. Верхняя часть фундамента не должна быть выше уровня остального покрытия, чтобы избежать терения нижней части устройства о землю. Расстояние между нижней частью воротного полотна и покрытием проезда должно быть не менее 8 см.

! В том случае, когда чистый пол находится выше реального уровня земли, то нужно прибегнуть к выставлению опалубки!

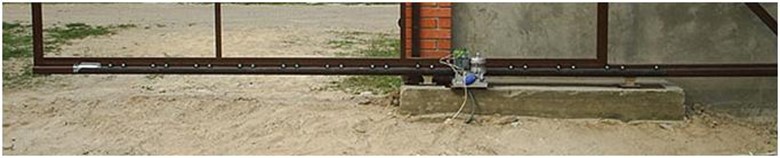

Если вы планируете установить автоматические ворота, то при устройстве любого типа фундамента сразу закладывается электропроводка. Нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы и т. д.

Бетонирование основания

Состав фундаментов включает:

· песок

· щебень

· цемент

· воду

· закладную (арматуру и швеллер).

При проведении бетонных работ важно следить за тем, чтобы раствор не закрывал полностью закладную. Рецепт раствора состоит из одной части цемента, трех частей щебня и двух частей песка. Воду добавляют к сухой смеси. Если используется армированный каркас, для раствора можно использовать цемент марки М-300, речной песок и гравий с частичками размером 2-3 см. После заливки поверхность необходимо покрыть полиэтиленом. При строительстве откатных ворот зимой, необходимо применять специальные добавки.

Этапы бетонирования

Бетонирование процесс, который включает в себя четыре этапа, на каждом из которых котлован наполняется на четверть. В частном строительстве основной проблемой при бетонных работах является разделение слоев бетона. Чтобы избежать этой проблемы, необходимо провести качественную уплотнительную работу смеси.

Каждый раз после наливки слоя бетона его плотность увеличивается, чтобы избежать образования пустот под швеллером, что может негативно сказаться на прочности конструкции. Для того, чтобы фундамент полностью усадился, необходимо дать ему от 7 до 14 дней после бетонирования. Опалубку (если она надземная) можно снять уже примерно через 5 дней. Наибольшую прочность бетон приобретает через месяц или в соответствии с требованиями СНИП - через 28 дней. После этого можно установить откатные ворота

При устройстве фундамента под ворота необходимо учесть несколько важных моментов, которые обеспечат долговечность и надежность основания.

Что еще нужно учесть при устройстве фундамента под ворота

Ключевым этапом является правильный расчет и сооружение фундамента, так как это занимает более половины всей работы. Однако, необходимо также учесть ряд факторов, которые обеспечат долгосрочную эксплуатацию фундамента.

· В первую очередь, нужно предусмотреть отвод дождевой воды еще на этапе создания проекта и выполнения основных работ. Если грунтовые воды находятся близко к поверхности, необходимо обустроить дополнительный слой гидроизоляции.

· Новый фундамент всегда дает усадку, которая усиливается в результате эксплуатации тяжелых ворот. Поэтому периодически необходимо проводить регулировку плавности хода полотна ворот и корректировать горизонталь.

· Перед началом использования необходимо правильно откалибровать конечные выключатели, чтобы предотвратить столкновения с опорными столбами и избежать излишней нагрузки.

· Очень важно своевременно удалять грязь, мусор и остатки растений из подвижных механизмов и смазывать их. Это позволит сохранить работоспособность ворот на долгие годы.

Если все эти моменты будут учтены при устройстве фундамента под ворота, то вы сможете эксплуатировать их максимально долго и надежно.
