Варианты монтажа секционных ворот

Ворота «АЛЮТЕХ» можно устанавливать практически в любой проем. Для монтажа секционные ворот боковые пристенки должны быть не менее 140мм. При недостатки высоты перемычки, возможно установить фальшпанель. Фальшпанель так же можно использовать для частичного перекрытия въездного проема непосредственно под перемычкой. В зависимости от высоты фальшпанель может состоять из одной или нескольких секций. Минимальная высота фальшпанели 60мм.

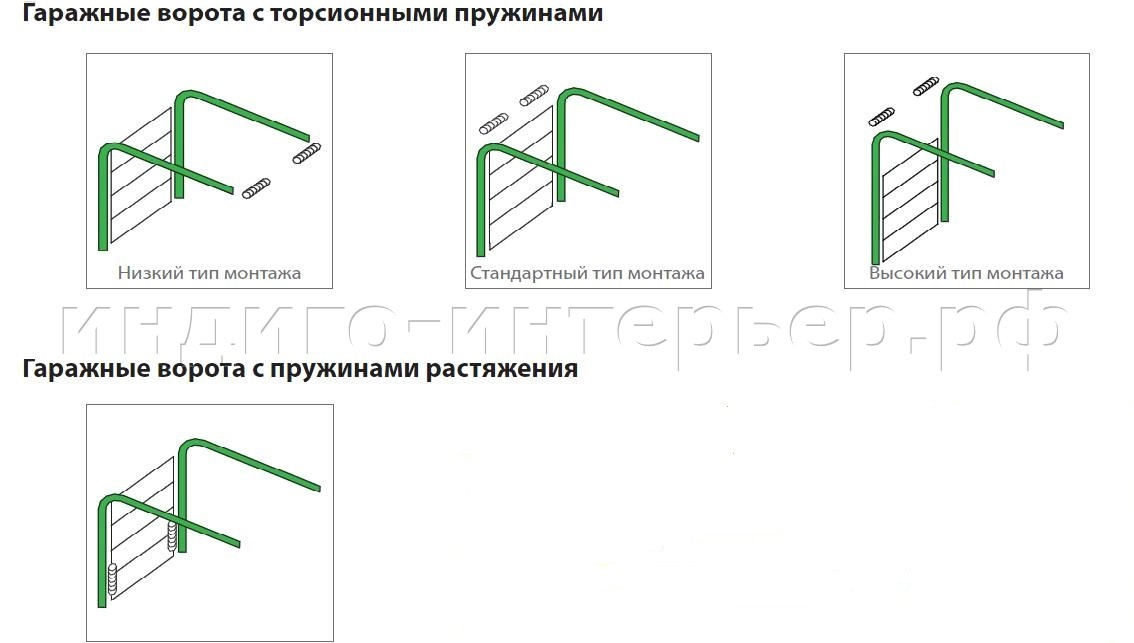

Тип монтажа и минимальная перемычка гаражных ворот с торсионными пружинами:

Стандартный монтаж

Минимальная перемычка для ручных ворот 210 мм

Минимальная перемычка для ворот с автоматикой 210 мм

Низкий монтаж

Минимальная перемычка для ручных ворот 100 мм

Минимальная перемычка для ворот с автоматикой 125 мм

Высокий монтаж

Минимальная перемычка для ручных ворот 500 мм

Минимальная перемычка для ворот с автоматикой 900 мм

Тип монтажа и минимальная перемычка гаражных ворот с пружинами растяжения:

Стандартный монтаж

Минимальная перемычка для ручных ворот 100 мм

Минимальная перемычка для ворот с автоматикой 140 мм

Встроенный монтаж гаражных ворот

В большинстве случаев установка секционных ворот проводится за проемом: воротная рама крепится к боковым и верхней перемычке. Однако «АЛЮТЕХ» предлагает экономичное и функциональное решение установку ворот непосредственно в проеме (встроенный монтаж). Использование встроенного монтажа позволит быстро и качественно установить ворота в гаражах, в которых отсутствуют перемычки или имеющихся расстояний недостаточно для установки секционных ворот стандартным способом. При применении встроенного монтажа для обрамления проема используются декоративные алюминиевые наличники в комплексе со специальными кронштейнами, обеспечивающими надежное крепление рамы ворот.

Подобный монтаж можно осуществить для ворот серии Prestige и Trend с пружинами растяжения или ворот Prestige и Trend с торсионными пружинами (низкий монтаж).

Параметры проема Prestige:

Боковые пристенки от 0 до 125мм

Верхняя перемычка от 0 до 145мм

Параметры проема Trend:

Боковые пристенки от 0 до 100мм

Верхняя перемычка от 0 до 145мм

Примеры нестандартных проемов, в которых возможно применение встроенного монтажа:

Проем типа «туннель» Проем без боковых перемычек Проем без верхней перемычки

(без боковых и верхних перемычек)

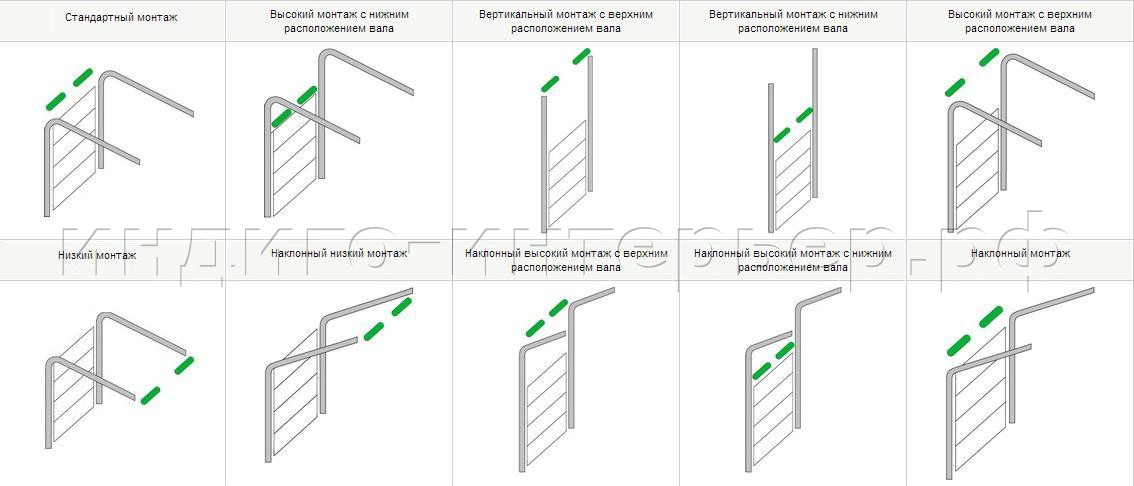

Существует 11 типов монтажа промышленных ворот с одновальной системой балансировки:

Тип монтажа и минимальная высота перемычки для промышленных ворот :

Низкий монтаж

Минимальная перемычка 275мм

Низкий монтаж передним расположением вала НОВИНКА!

Минимальная перемычка 250мм (RM<=4000), 350 (RM>4000)

Стандартный монтаж

Минимальная перемычка 450мм

Высокий монтаж с верхним расположением вала

Минимальная перемычка 900мм

Высокий монтаж с нижним расположением вала

Минимальная перемычка 1795мм

Вертикальный с верхним расположением вала

Минимальная перемычка высота проема + 340мм

Вертикальный монтаж с нижним расположением вала

Минимальная перемычка высота проема + 340мм

Наклонный монтаж

Минимальная перемычка 490мм

Наклонный монтаж с верхним расположением вала

Минимальная перемычка 900мм

Наклонный монтаж с нижним расположением вала

Минимальная перемычка 1795мм

Наклонный низкий монтаж

Минимальная перемычка 275мм
