Комплектующие для откатных ворот SGN.02 (Alutech)

Комплектующие для откатных ворот серии SG позволяют изготавливать самостоятельно конструкции откатных ворот, применяемых как на частных, так и на промышленных объектах. Откатные ворота, оснащенные данными комплектующими, обладают надежностью и долговечностью, позволяют обеспечить высокий уровень комфорта и удобство в эксплуатации в течение всего срока службы ворот.

За надежность и долговечность комплектующих для откатных ворот отвечают точно продуманная геометрия и высокие прочностные характеристики материалов.

Все основные элементы конструкции изготавливаются из оцинкованной стали, что создает надежную защиту комплектующих для откатных ворот от неблагоприятного воздействия атмосферы, исключает коррозию и увеличивает срок эксплуатации изделий.

Комплектующие серии SG 02/001 (оцинкованная балка) и SG02/002 (неоцинкованная балка) продолжение базовой и общеизвестной комплектацией для откатных ворот от ГК «АЛЮТЕХ». Комплект SG 02 рассчитан на ворота весом до 700 кг. Направляющая шина имеет две длины 6 или 7 метров в зависимости от проема.

В состав комплекта входят следующие позиции: направляющая шина (Австрия), 2 роликовые опоры, улавливатель верхний, улавливатель нижний, кронштейн верхний, заглушка для балки, ролик концевой.

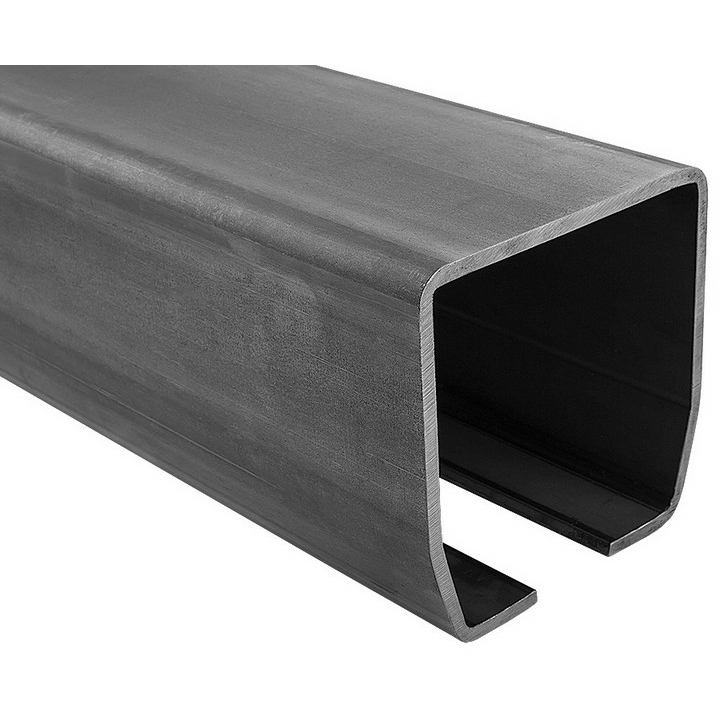

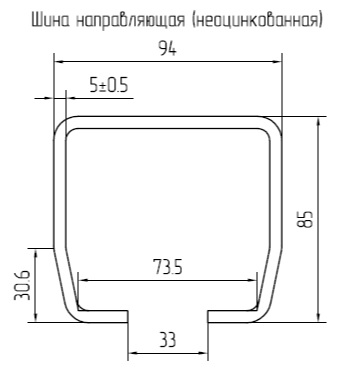

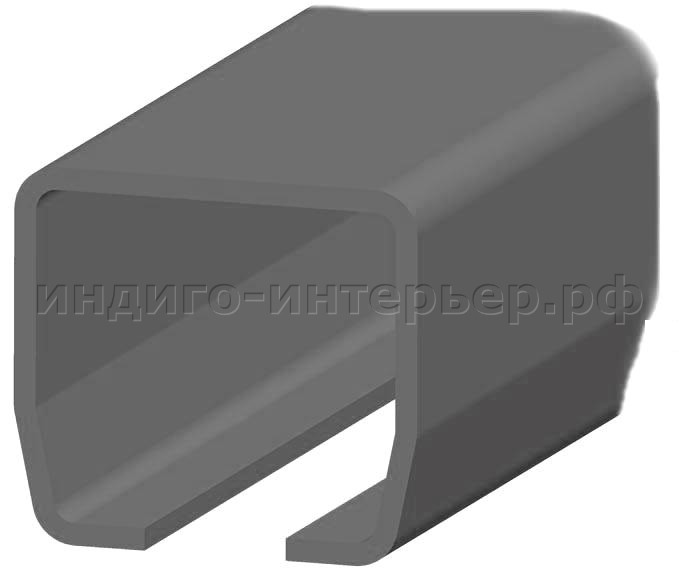

Направляющая шина оцинкованная/неоцинкованная. Материал кон­струкционная сталь. Для дополнительной защиты на наружную и вну­треннюю поверхность стального профиля нанесен защитный слой (промасловка), который предот­вращает коррозию стали под воздействием влаги и кислорода, обеспечивая возможность хранения и транспортировки на открытом воздухе. Профили шины изготавливаются в Европе и соответ­ствуют стандартам и требованиям EN 10162.

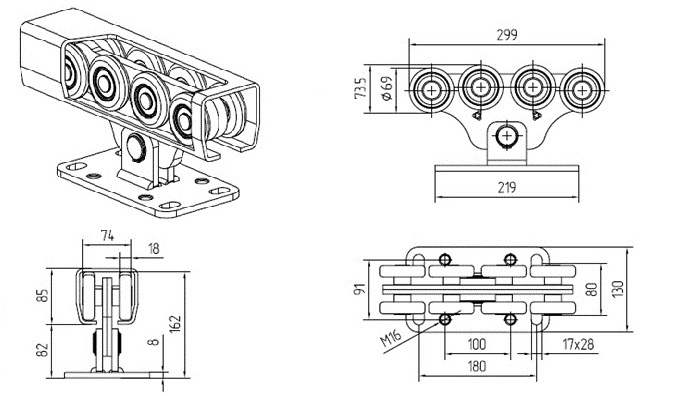

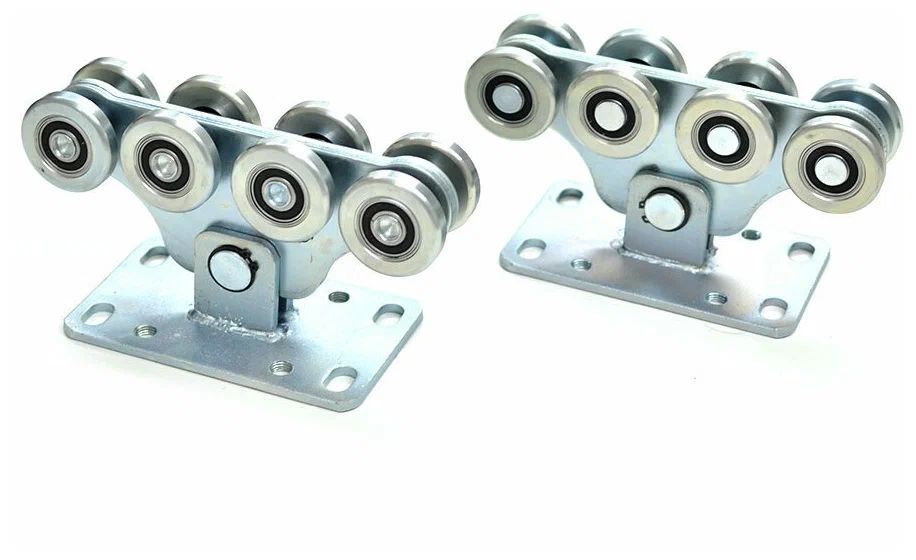

Роликовые опоры являются важным элементом откатных систем, они воспринимает нагрузку от створки ворот и пере­дает ее на фундамент. Для обеспечения работоспособности ворот в зимний период в подшипниках применяется консистентная смазка до -40. В комплекте роликовые опоры со стальными роликами.

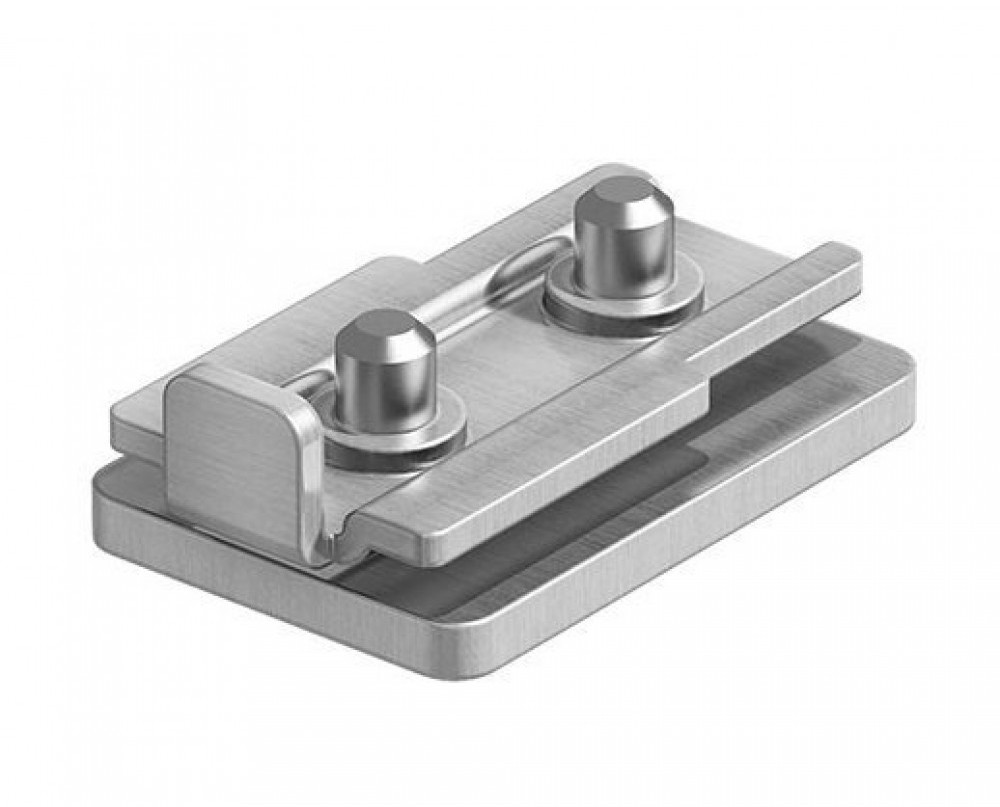

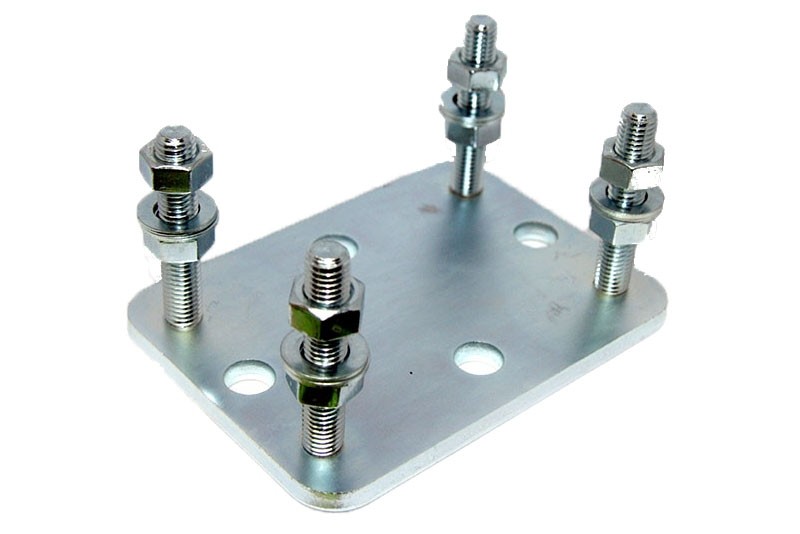

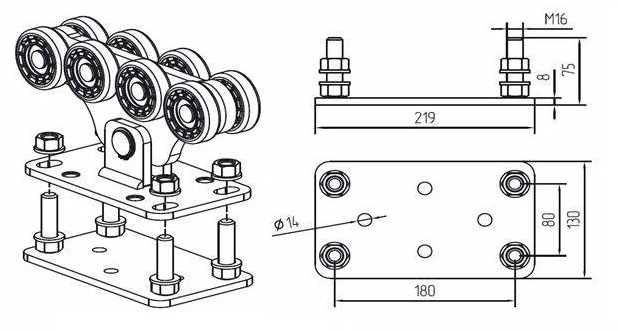

Подставки регулируемые могут использоваться вместе с роликовыми опорами и предназначены для облегчения монтажа роликовых опор, обеспечения регулировки положения роликовых опор в процессе эксплуатации ворот. Их использование продлевает срок службы роликовых опор путем предотвращения их контакта с агрессивной средой (вода, снег, грязь).

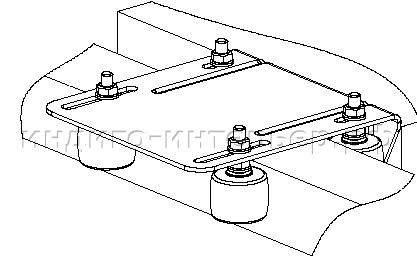

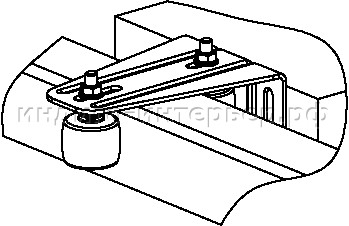

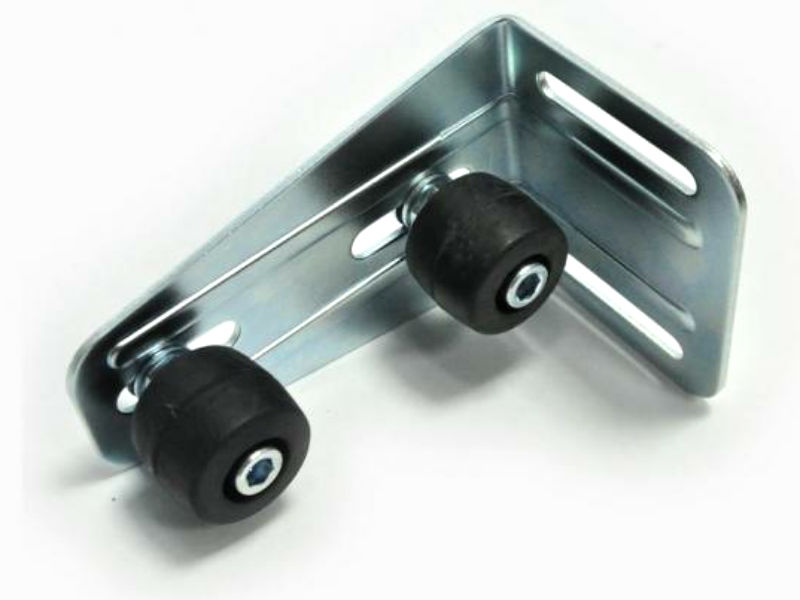

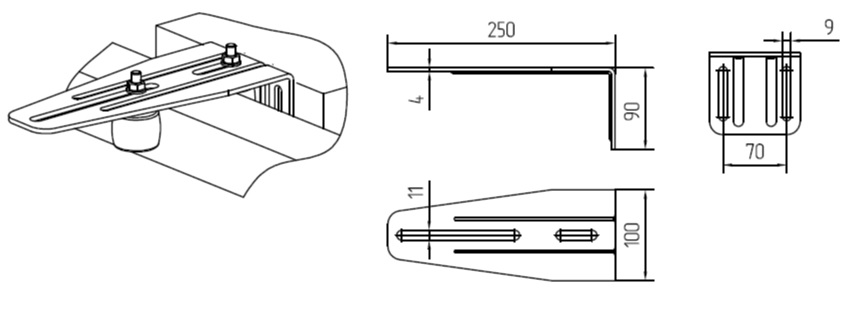

Кронштейн верхний фиксирует и направляет створку в верхней части ворот. Кронштейны крепятся к столбу, стене роликами вниз. При этом створка во­рот проходит между двумя или четырьмя свободно вра­щающимися роликами и не отклоняется от заданной траектории движения.Кронштейны в комплекте с двумя или четырьмя поддер­живающими роликами используются для удержания створки ворот в предусмотренном поло­жении. Ролики изготовлены из резины, которая не оставляет следов на створке ворот и по­зволяет удерживать ее в нужном положении. Поли­мерная втулка внутри ролика обеспечивает плавную и тихую работу изделия в процессе эксплуатации

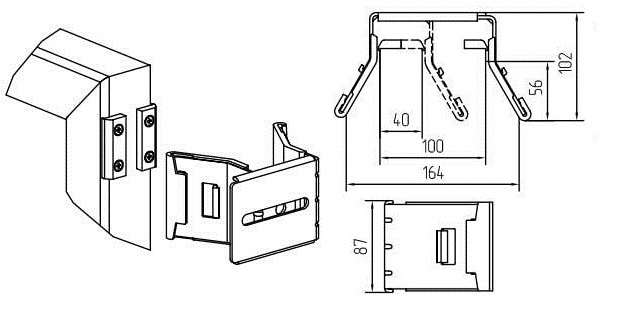

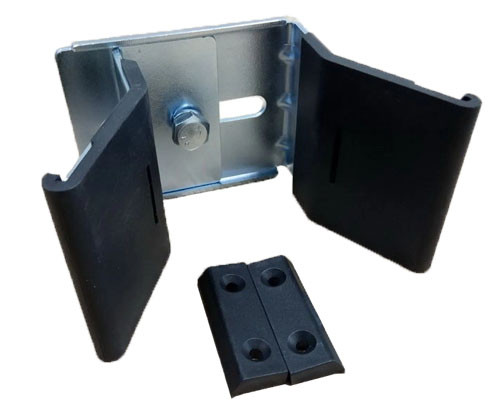

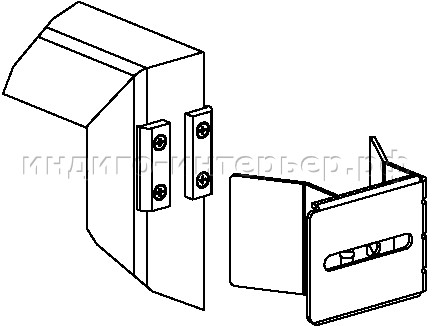

Улавливатель верхний обеспечивает правильное положение ворот при закрытии, воспринимают ветровую нагруз­ку, а также предотвращают опрокидывание. Улавливатель верхний предназначен для удержания верхнего края ворот в закрытом положении

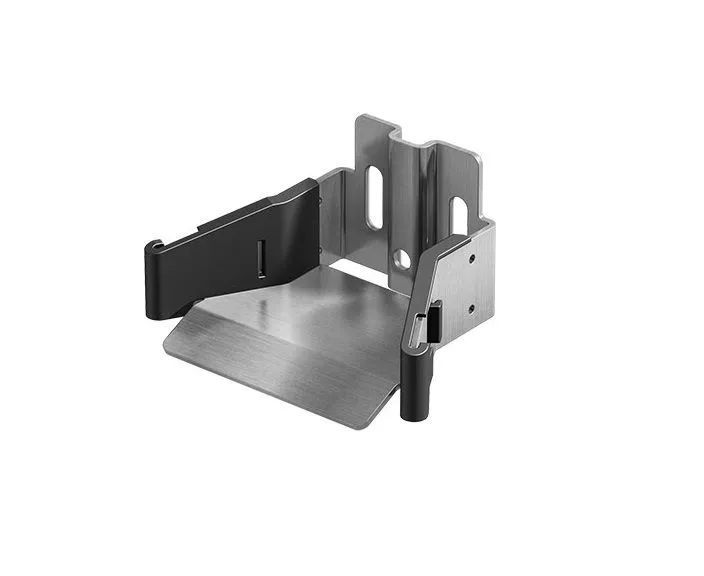

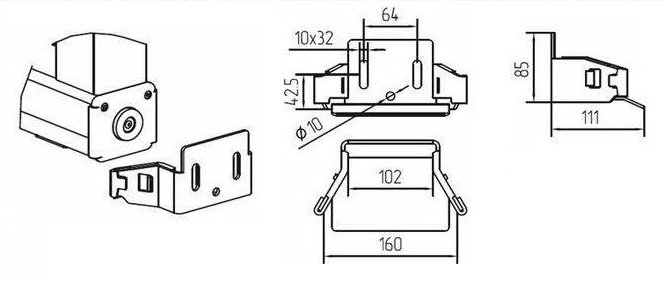

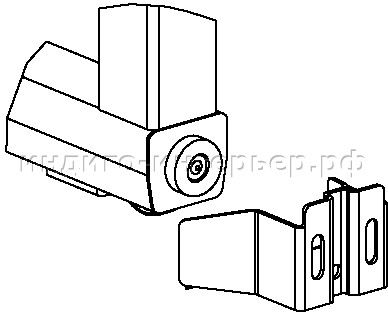

Улавливатель нижний обеспечивает правильное положение ворот при закрытии, воспринимают ветровую нагруз­ку, а также предотвращают опрокидывание. Улавливатель нижний воспринимает нагрузку от концевого ролика в закрытом состоянии ворот. Конструкция улавливателя позволяет закрывать во­рота при незначительных отклонениях от рабочей траектории движения створки ворот.

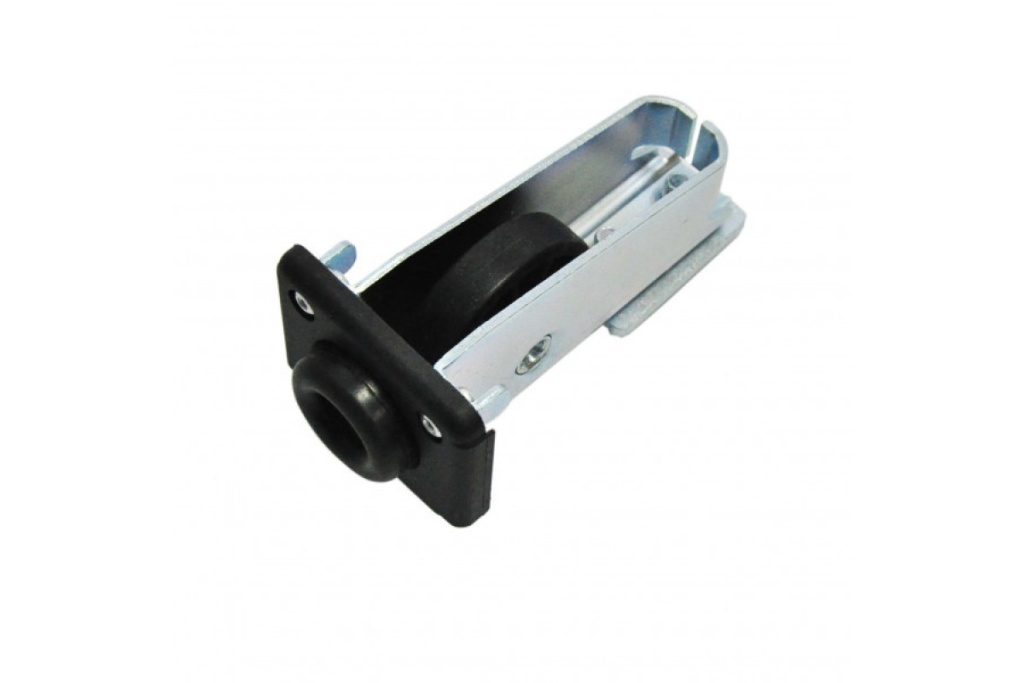

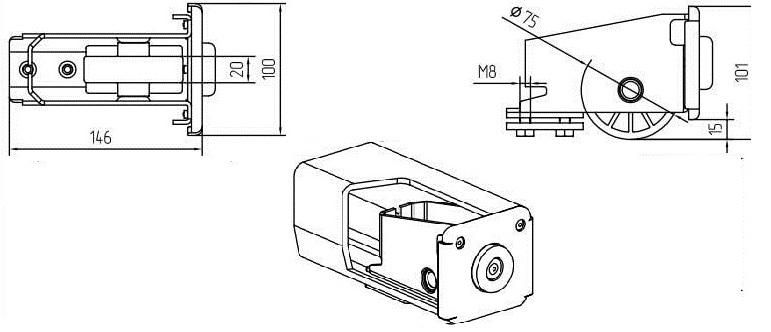

Ролик концевой обеспечивает правильное положе­ние ворот при закрытии и разгружает конструкцию от возникающих нагрузок в закрытом положении. Ролик устанавливается на переднюю часть направля­ющей шины SG.01 и SG.02. В конструкцию опорного ролика входит декоратив­ная крышка с демпфирующим элементом, которая за­щищает механизм в процессе эксплуатации.

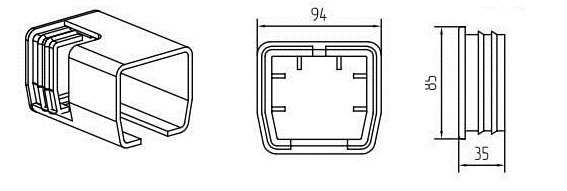

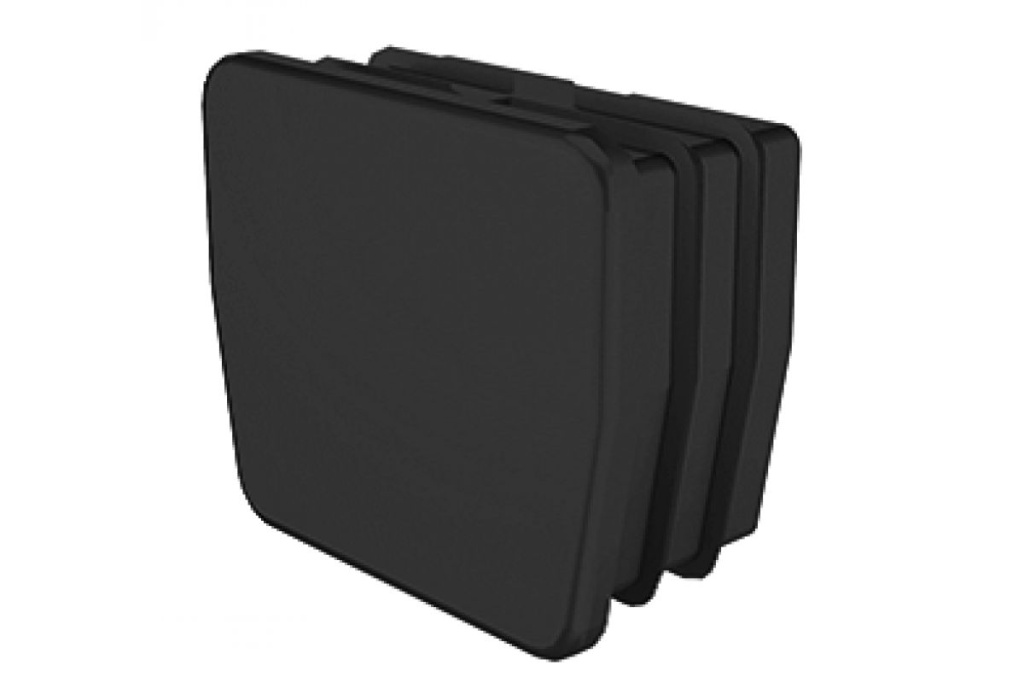

Заглушка используются для защиты торца шины на­правляющей (SG.01 и SG.02) от попадания в нее посто­ронних предметов (грязи, мусора и т.д.) и влаги. Они позволяют продлить срок службы роликовых опор и направляющих шин.

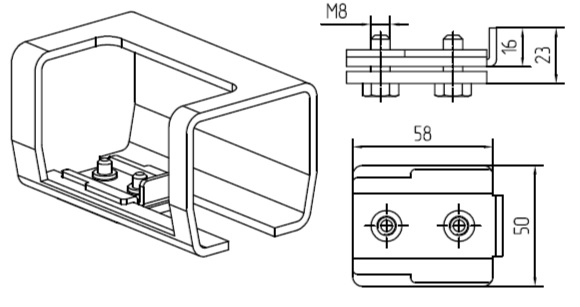

Упор предназначен для предотвращения схода створки с роликовых опор. Устанавливается в задней части направляющей шины.
