Комплектующие для откатных ворот SGN.01 (Alutech)

Комплектующие для откатных ворот серии SG позволяют изготавливать самостоятельно конструкции откатных ворот, применяемых как на частных, так и на промышленных объектах. Откатные ворота, оснащенные данными комплектующими, обладают надежностью и долговечностью, позволяют обеспечить высокий уровень комфорта и удобство в эксплуатации в течение всего срока службы ворот.

За надежность и долговечность комплектующих для откатных ворот отвечают точно продуманная геометрия и высокие прочностные характеристики материалов.

Комплектующие для откатных ворот серии SGN яв­ляются собственной разработкой конструкторского отдела «АЛЮТЕХ» и могут использоваться для произ­водства откатных ворот. Комплект SGN рассчитан на ворота весом до 500 кг.

В состав комплекта входят следующие позиции: неоцинкованная направляющая шина 6м (Австрия), 2 роликовые опоры, улавливатель верхний, улавливатель нижний, кронштейн верхний, заглушка для балки, ролик концевой.

В процессе эксплуатации на ворота действует нагрузка от силы ветра и собственного веса. Для обеспечения на­дежной, долговечной и безопасной работы ворот необходимо, чтобы комплектующие, входящие в состав ворот, выдерживали такую нагрузку. Конструкция ворот должна удовлетворять требованиям жесткости и прочности.

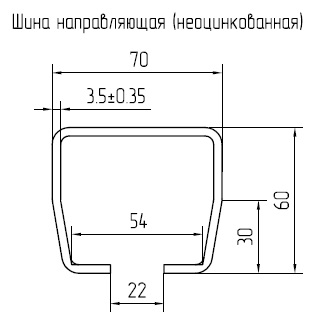

Направляющая шина остается, как и в прежнем комплекте SG 01/002., неоцинкованная. Материал кон­струкционная сталь. Для дополнительной защиты на наружную и вну­треннюю поверхность стального профиля нанесен защитный слой (промасловка), который предот­вращает коррозию стали под воздействием влаги и кислорода, обеспечивая возможность хранения и транспортировки на открытом воздухе. Профили шины изготавливаются в Европе и соответ­ствуют стандартам и требованиям EN 10162.

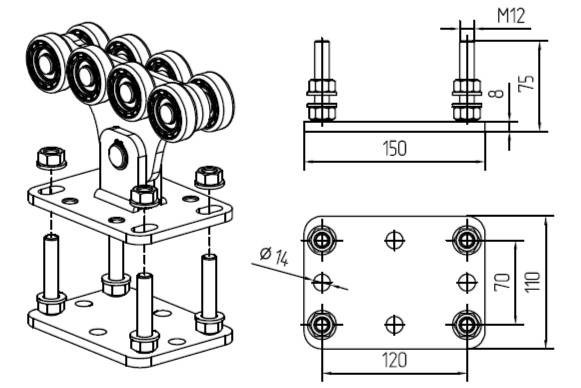

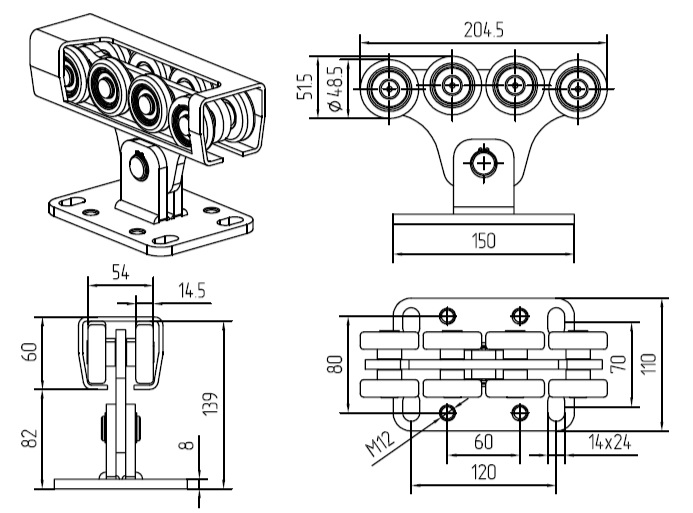

Роликовые опоры являются важным элементом откатных систем, они воспринимает нагрузку от створки ворот и пере­дает ее на фундамент. Для обеспечения работоспособности ворот в зимний период в подшипниках применяется консистентная смазка до -40.В данном комплекте применяются роликовые опоры со стальными роликами.

Подставки регулируемые могут использоваться вместе с роликовыми опорами и предназначены для облегчения монтажа роликовых опор, обеспечения регулировки положения роликовых опор в процессе эксплуатации ворот. Их использование продлевает срок службы роликовых опор путем предотвращения их контакта с агрессивной средой (вода, снег, грязь).

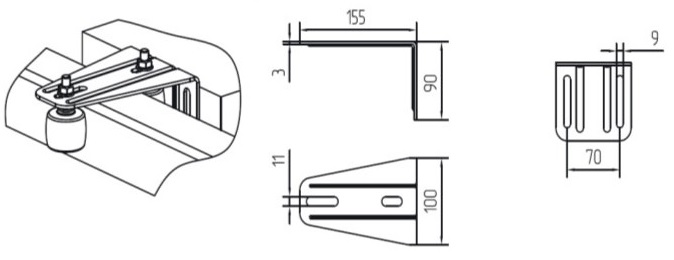

Кронштейн верхний фиксирует и направляет створку в верхней части ворот. Кронштейны крепятся к столбу, стене роликами вниз. При этом створка во­рот проходит между двумя или четырьмя свободно вра­щающимися роликами и не отклоняется от заданной траектории движения. Существует два типа кронштейнов SGN.01.717 и SGN.01.718. Кронштейны (SGN.01.717-718) использу­ются совместно с роликами поддерживающими (SGN.01.710). Кронштейны в комплекте с двумя или четырьмя поддер­живающими роликами используются для удержания створки ворот в предусмотренном поло­жении. Ролики изготовлены из резины, которая не оставляет следов на створке ворот и по­зволяет удерживать ее в нужном положении. Поли­мерная втулка внутри ролика обеспечивает плавную и тихую работу изделия в процессе эксплуатации.

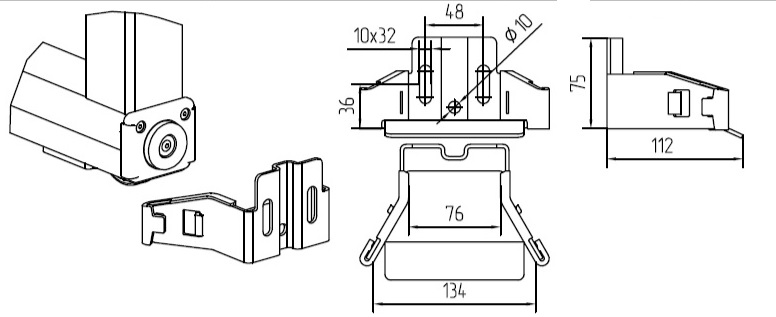

Улавливатель верхний обеспечивает правильное положение ворот при закрытии, воспринимают ветровую нагруз­ку, а также предотвращают опрокидывание. Улавливатель верхний предназначен для удержания верхнего края ворот в закрытом положении. В комплект улавливателя входят специальные поли­мерные накладки, которые крепятся с помощью само­резов к створке ворот и предотвращают поврежде­ние края створки при закрывании.

Улавливатель нижний обеспечивает правильное положение ворот при закрытии, воспринимают ветровую нагруз­ку, а также предотвращают опрокидывание. Улавливатель нижний воспринимает нагрузку от концевого ролика в закрытом состоянии ворот. Конструкция улавливателя позволяет закрывать во­рота при незначительных отклонениях от рабочей траектории движения створки ворот. Полимерные накладки в конструкции предотвращает повреждение ворот при закрытии. В закрытом состо­янии за счет поглощения вибраций от створки ворот снижается уровень шума.

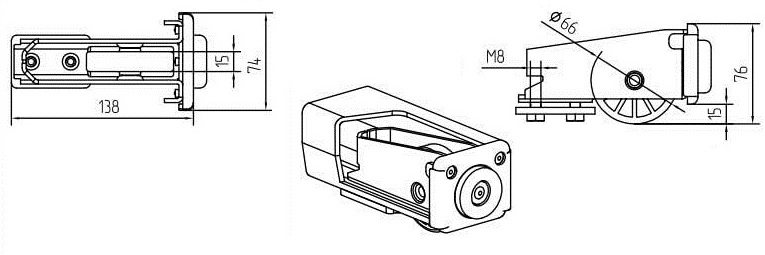

Ролик концевой обеспечивает правильное положе­ние ворот при закрытии и разгружает конструкцию от возникающих нагрузок в закрытом положении. Ролик устанавливается на переднюю часть направля­ющей шины SG 01/002. В конструкцию опорного ролика входит декоратив­ная крышка с демпфирующим элементом, которая за­щищает механизм в процессе эксплуатации.

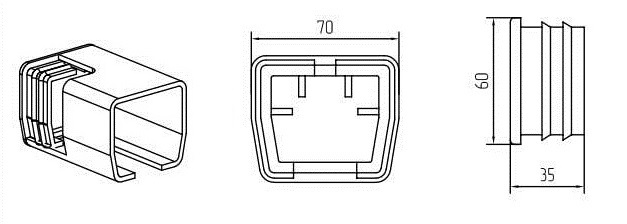

Заглушка используются для защиты торца шины на­правляющей (SG.02) от попадания в нее посто­ронних предметов (грязи, мусора и т.д.) и влаги. Они позволяют продлить срок службы роликовых опор и направляющих шин. Для упрощения обслуживания ворот заглушки выполняются съемными.

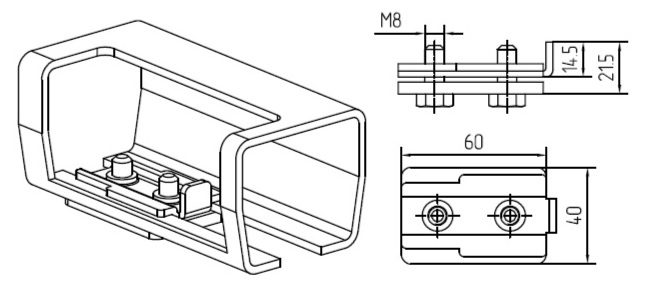

Упор предназначен для предотвращения схода створки с роликовых опор. Устанавливается в задней части направляющей шины.
